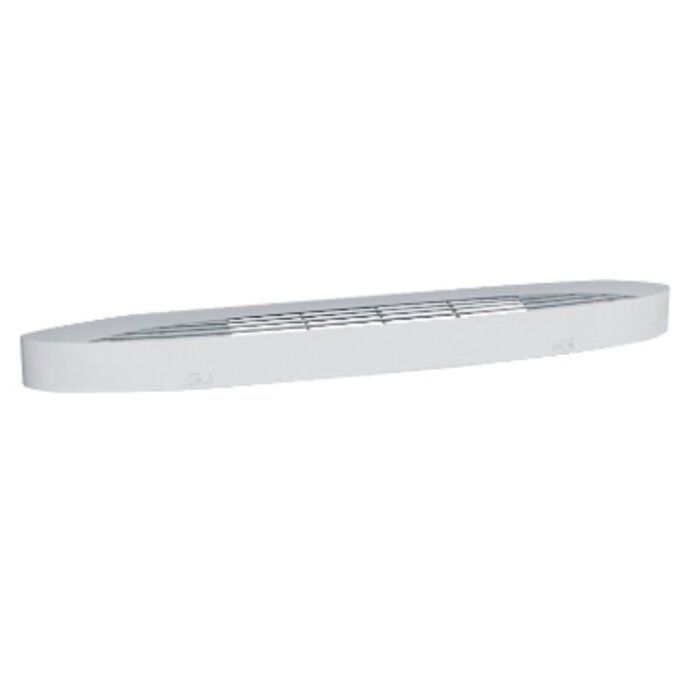

Entrée d’air hygro acoustique ISOLA HY - ANJOS - 0690

Entrée d’air hygro acoustique ISOLA HY - ANJOS - 0690

Les entrées d’air ISOLA HY sont utilisées dans le cadre d’un système de ventilation hygroréglable ALIZÉ 2018 pour logements collectifs ou individuels sous Avis Technique. Elle sont associées aux bouches d’extraction hygroréglables ou temporisées du système. Elles sont caractérisées sous une différence de pression de 20 Pa par un débit variable de 5 à 45 m³/h en fonction du taux d’humidité de la pièce.
Posée côté intérieur et conçue en polystyrène, l’entrée d’air hygroréglable ISOLA HY ou ISOLA HY RA est installée dans les pièces principales (séjours et chambres) afin d’amener de l’air neuf provenant des systèmes de ventilation mécanique simple flux hygroréglable. Elle fonctionne aussi bien sur parois verticales que sur tous plans inclinés comme la fenêtre de toit, sous face de coffre de volet roulant… Le capuchon de façade, posé côté extérieur, est réalisé en polystyrène résistant aux UV et aux intempéries dans les mêmes coloris que les entrées d’air.
Mise en oeuvre :

• Côté intérieur, le socle de l’entrée d’air (ISOLA HY) ou la rallonge acoustique (ISOLA HY RA), est fixé par 3 vis. Montage du capot par simple emboîtement.
• Pour un montage sur menuiserie bombée, utiliser le socle bombé posé entre l’entrée d’air et la menuiserie.
• Côté extérieur, le capuchon centré sur l’entaille est fixé par 3 vis.
• Les composants doivent rester facilement accessibles pour l’ent
