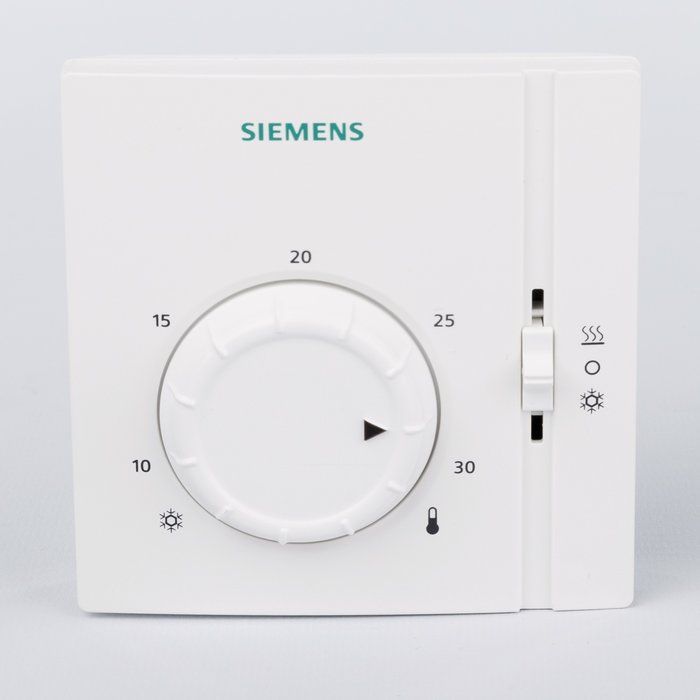

Thermostat d'ambiance Siemens - Pour systèmes de chauffage ou de rafraichissement - RAA41

Thermostat d'ambiance Siemens - Pour systèmes de chauffage ou de rafraichissement - RAA41

Le thermostat d'ambiance RAA41 est utilisé dans des systèmes de chauffage ou de rafraîchissement pour maintenir la température ambiante réglée.

Domaines d'application

• Utilisation typique : immeubles résidentiels, pavillons, résidences secondaires / bâtiments industriels légers
• En liaison avec des vannes de zone ou des vannes thermiques.

Fonctionnement

• L'appareil est équipé d'un commutateur Chauffage / ARRET / Rafraîchissement situé en façade
• Position ARRET : Provoque une séparation physique des signaux d'entrée et de sortie.
• Position Chauffage : Lorsque la température ambiante descend en dessous du point de consigne réglé, le contact de chauffage se ferme (le contact de rafraîchissement est ouvert). Si la température ambiante augmente et dépasse le point de consigne réglé, le contact de chauffage s'ouvre et le contact de rafraîchissement se ferme, mais ceci n'a aucun effet sur le chauffage par suite de la position du commutateur.
• Position Rafraîchissement : Action et fonction inverses de celles de la position "Chauffage" du commutateur.

Technique

Conception du thermostat d'ambiance RAA41 :

• Régulation tout-ou-rien avec comportement P
• Technologie bifilaire de membrane à gaz
• Commutateur Chauffage / ARRET / Rafraîchissement manuel

Réglage

• La température ambiante désirée peut être réglée à l'aide d'un bouton de réglage de point de consigne situé en façade du thermostat.
• Le réglage du point de consigne peut être limité à une plage de température définie au moyen de butées mécaniques enfichables sur le bouton (sous le couvercle).

Montage, installation et mise en service

• L'appareil doit être monté dans un endroit où la température de l'air peut être enregistrée avec le maximum de précision, sans être exposé aux effets de l'ensoleillement direct ou d'autres sources de chaleur ou de rafraîchissement.
• Hauteur de montage : 1,5 m environ au-dessus du sol.
• L'appareil peut être fixé sur la plupart des prises encastrées du commerce ou directement sur le mur
• Seul, le personnel autorisé peut ouvrir l'appareil pour des interventions de maintenance
• Avant d'ouvrir le thermostat il faut le mettre hors tension.
• Lors de l'installation de l'appareil, monter d'abord le socle puis fixer le corps du thermostat et effectuer les raccordements électriques en respectant les prescriptions locales en matière d'installation électrique. Mettre en place ensuite le couvercle et le fixer.
• Le thermostat doit être monté sur une surface plane.
• S'il y a des vannes thermostatiques de radiateur dans la pièce de référence, elles doivent être réglées en position grande ouverte.
