Thermostat - RAA21 - Siemens - RAA21 / S55770-T220

Thermostat - RAA21 - Siemens - RAA21 / S55770-T220

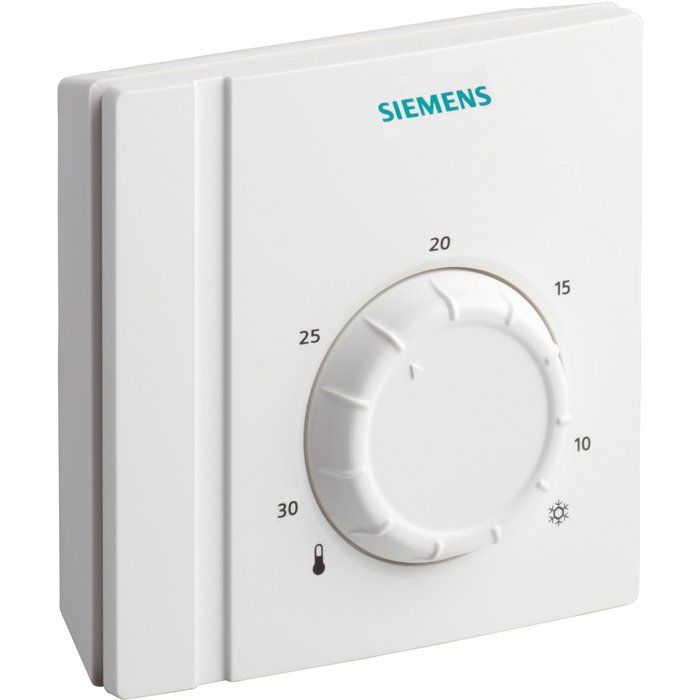

Le thermostat d'ambiance RAA21 est utilisé dans des systèmes de chauffage seulement, ou de rafraîchissement seulement, pour maintenir la température ambiante réglée.

Domaines d'application

• Utilisation typique : immeubles résidentiels, pavillons, résidences secondaires / bâtiments industriels légers
• En liaison avec : vannes de zone ou vannes thermiques, brûleurs à gaz ou à fioul, ventilateurs, pompes.

Fonctionnement

• Le thermostat d'ambiance RAA21 est équipé de sorties séparées pour le chauffage et le rafraîchissement.
• Si la température ambiante descend en dessous du point de consigne réglé, le thermostat ferme le contact de chauffage
• Si la température ambiante augmente et dépasse le point de consigne réglé, le contact de rafraîchissement se ferme.

Technique

Conception du thermostat d'ambiance RAA21 :

• Régulation tout-ou-rien avec comportement P
• Technologie bifilaire de membrane à gaz

Réglage

• La température ambiante désirée peut être réglée à l'aide d'un bouton de réglage de point de consigne situé en façade du thermostat.
• Le réglage du point de consigne peut être limité à une plage de température définie au moyen de butées mécaniques enfichables sur le bouton (sous le couvercle).

Montage, installation et mise en service

• L'appareil doit être monté dans un endroit où la température de l'air peut être enregistrée avec le maximum de précision, sans être exposé aux effets de l'ensoleillement direct ou d'autres sources de chaleur ou de rafraîchissement.
• Hauteur de montage : 1,5 m environ au-dessus du sol.
• L'appareil peut être fixé sur la plupart des prises encastrées du commerce ou directement sur le mur
• Seul, le personnel autorisé peut ouvrir l'appareil pour des interventions de maintenance
• Avant d'ouvrir le thermostat il faut le mettre hors tension.
• Lors de l'installation de l'appareil, monter d'abord le socle puis fixer le corps du thermostat et effectuer les raccordements électriques en respectant les prescriptions locales en matière d'installation électrique. Mettre en place ensuite le couvercle et le fixer.
• Le thermostat doit être monté sur une surface plane.
• S'il y a des vannes thermostatiques de radiateur dans la pièce de référence, elles doivent être réglées en position grande ouverte.
