Installer une pompe à chaleur, qu'elle soit air/eau, eau/eau ou géothermique est une démarche efficace pour augmenter l'efficacité énergétique de votre maison. Le raccordement hydraulique joue un rôle clé dans ce processus, permettant une transmission efficace des calories présentes dans l'air.

Ce raccordement implique divers composants comme les tuyaux flexibles, les vannes de zones, les séparateurs hydrauliques et les vases d'expansion, essentiels pour une circulation optimale de l'eau et une régulation adéquate de la pression et de la température au sein du système de chauffage. Vous êtes un peu perdu ? Pas de panique ! Nous allons explorer les principes du raccordement hydraulique, les options disponibles et les critères de choix pour garantir une installation réussie. Faites confiance à Domotelec !

Bases du raccordement hydraulique d’une pompe à chaleur

Le raccordement hydraulique d’une pompe à chaleur est primordial pour le bon fonctionnement et l’efficacité du système de chauffage. Voici les éléments importants à prendre en compte lors de la conception et de l’installation.

Vase d’expansion

Le vase d’expansion, un composant important dans le raccordement hydraulique d’une pompe à chaleur, compense les variations de volume du fluide frigorigène et de l'eau liées aux changements de température. Il doit être installé dans un lieu facile d’accès pour la maintenance, près du retour de la pompe à chaleur avant le circulateur et équipé d'une vanne d’isolement verrouillable. Chez Domotelec, nous offrons une variété de vases d'expansion avec différentes capacités, allant de 4 litres à 200 litres. Découvrez toute notre gamme de produits sur notre site internet. En cas de doute, nos conseillers sont à votre écoute pour vous aider !

Soupape de sécurité et disconnecteur

La soupape de sécurité, indispensable, protège l’installation des surpressions et doit être posée à proximité du vase d’expansion. Le disconnecteur évite le retour d'eau de chauffage dans le réseau d'eau froide sanitaire et doit être solidement installé après la vanne de remplissage.

Vannes mélangeuses et manomètre/thermomètre

Les vannes mélangeuses ajustent les débits d'eau dans les circuits de chauffage pour une distribution énergétique uniforme et un confort optimal. Les manomètres et thermomètres permettent de surveiller la pression et la température, facilitant la maintenance.

Isolation thermique et matériaux des tuyaux

L’isolation thermique de tout le circuit hydraulique est essentielle pour réduire les pertes de chaleur. Les tuyaux, pouvant être en acier, cuivre, PVC, PER ou multicouche doivent être choisis selon les spécificités de votre installation et de votre environnement. Intégrer l'ensemble de ces composants dans le raccordement hydraulique assure une performance durable de votre pompe à chaleur.

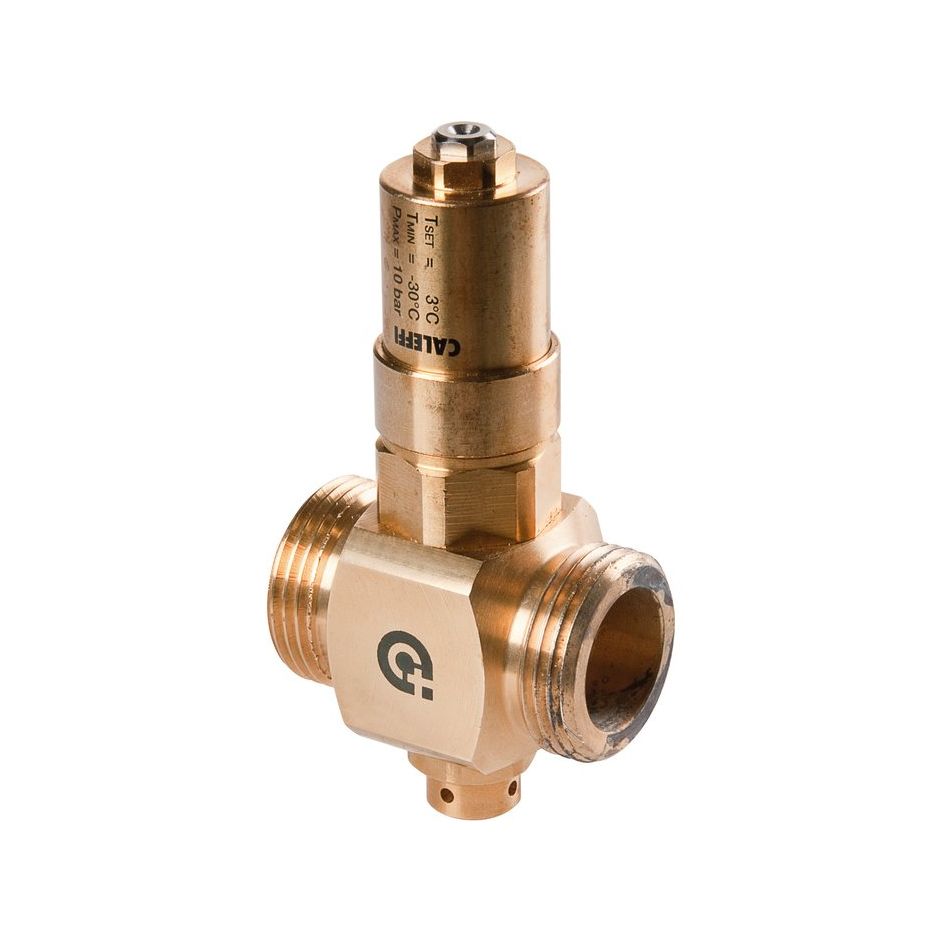

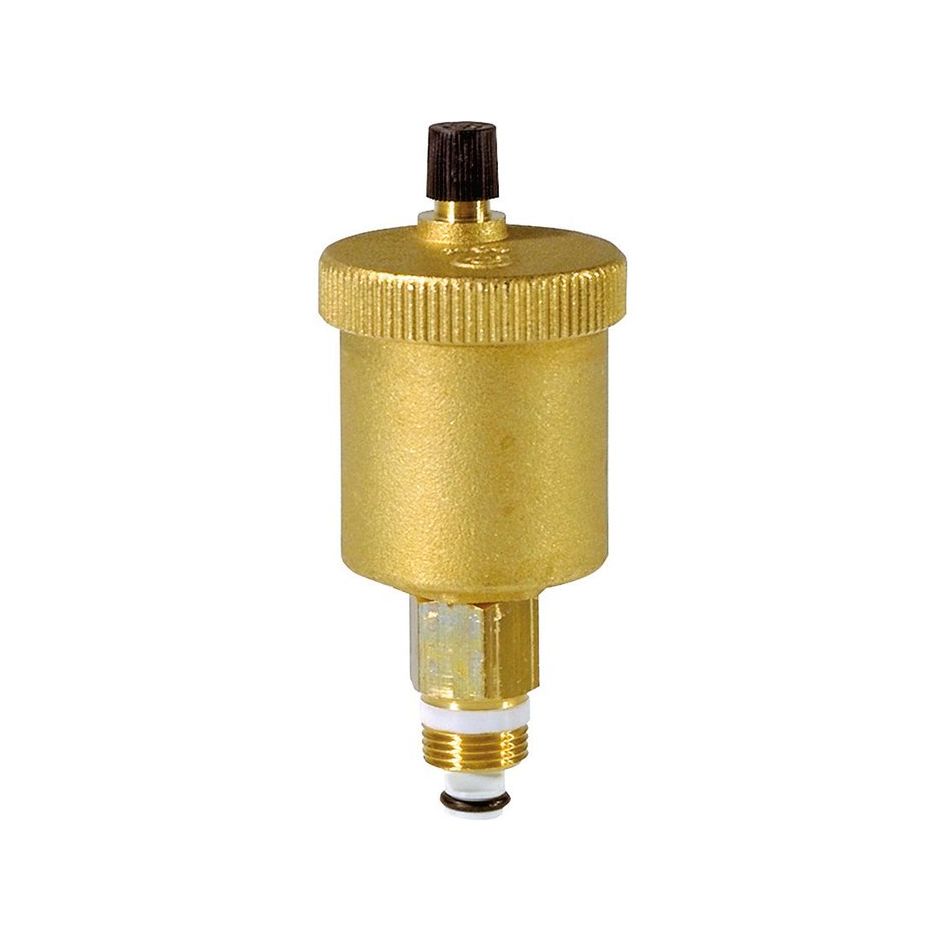

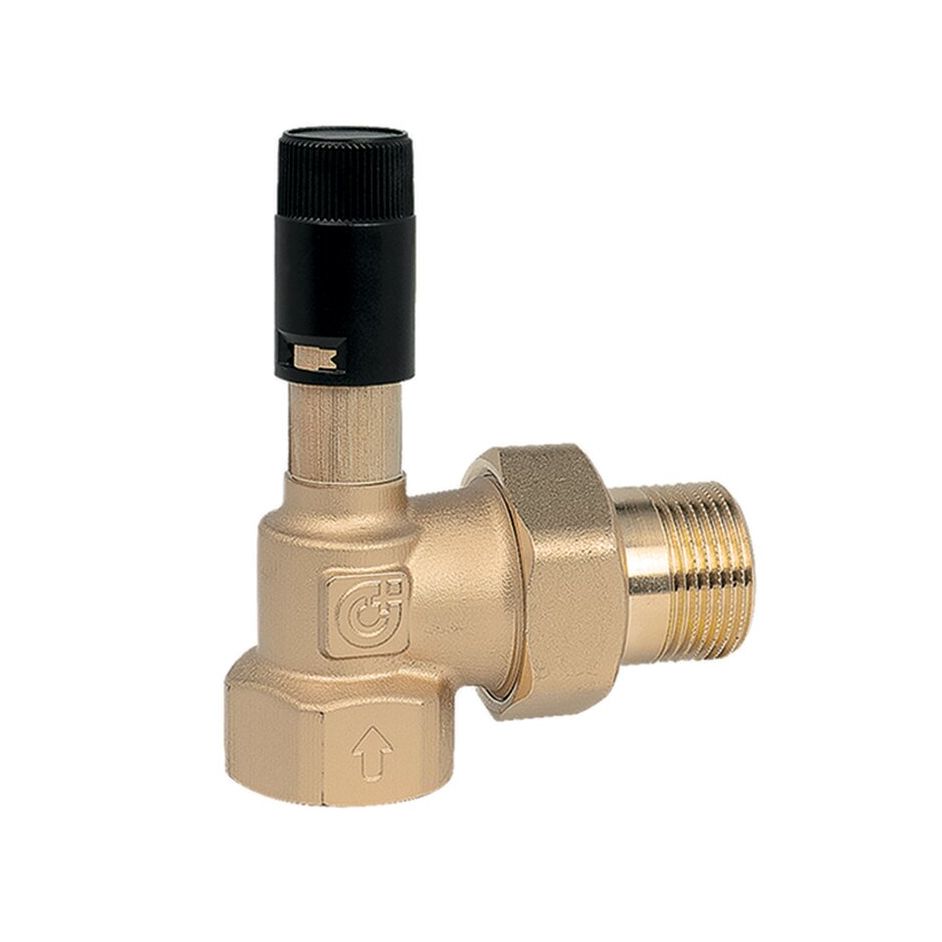

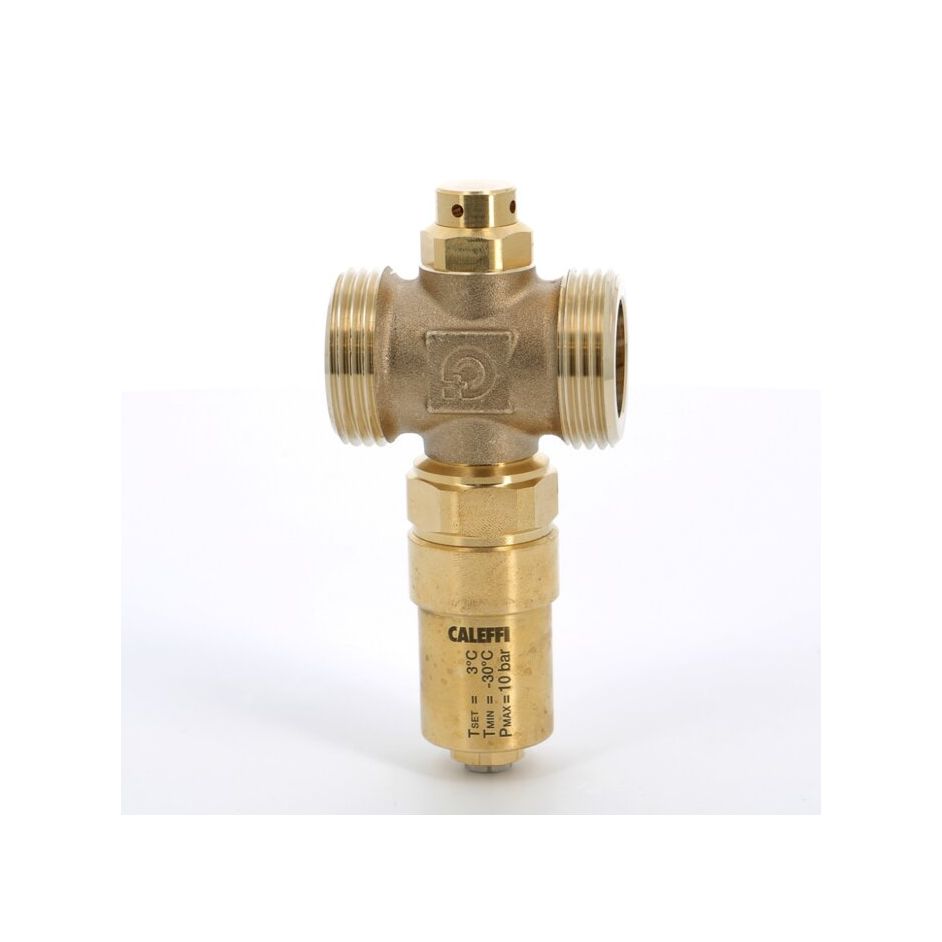

Les types de raccordements hydrauliques disponibles

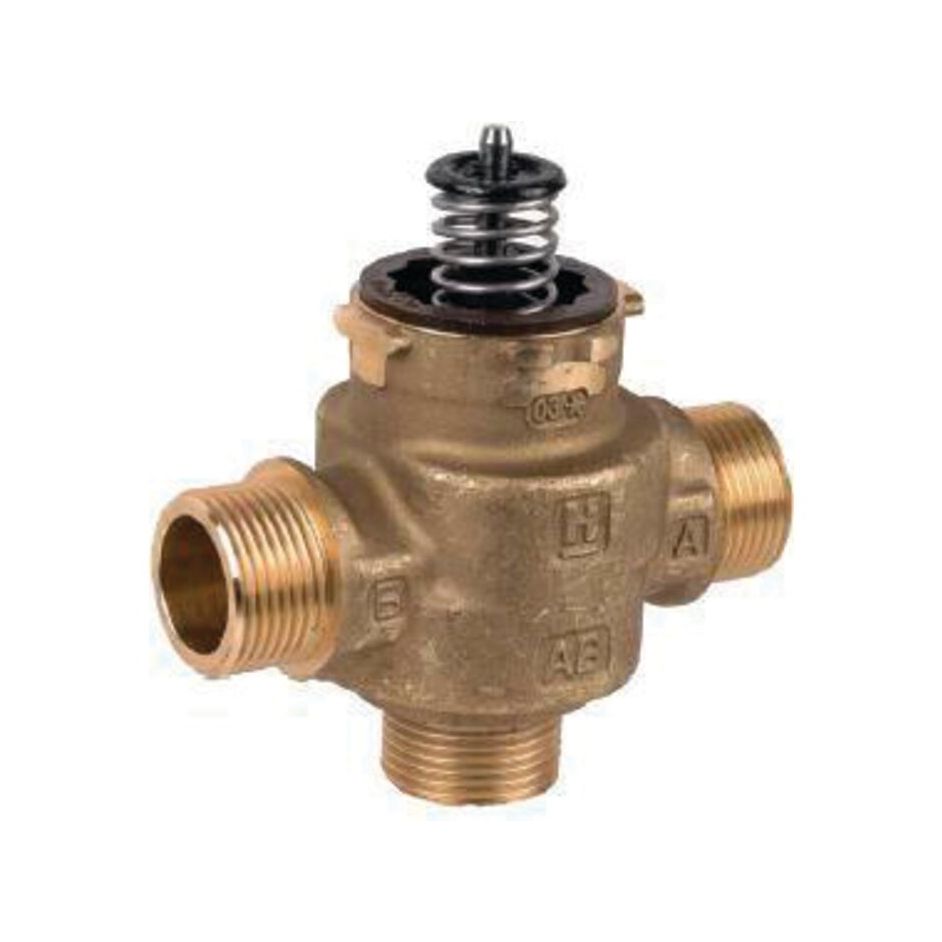

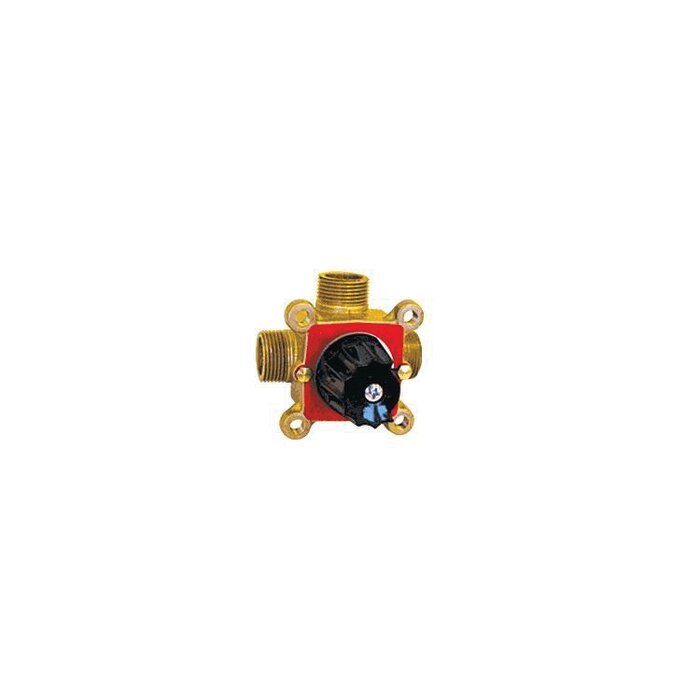

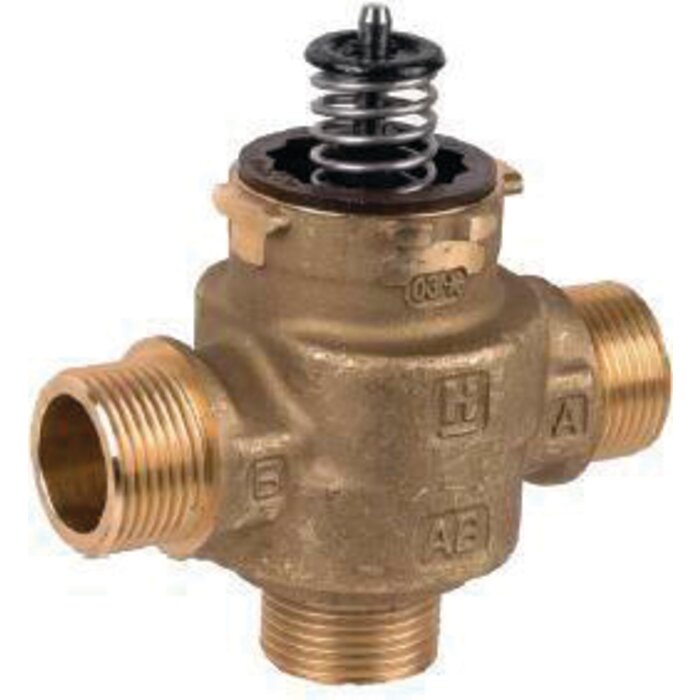

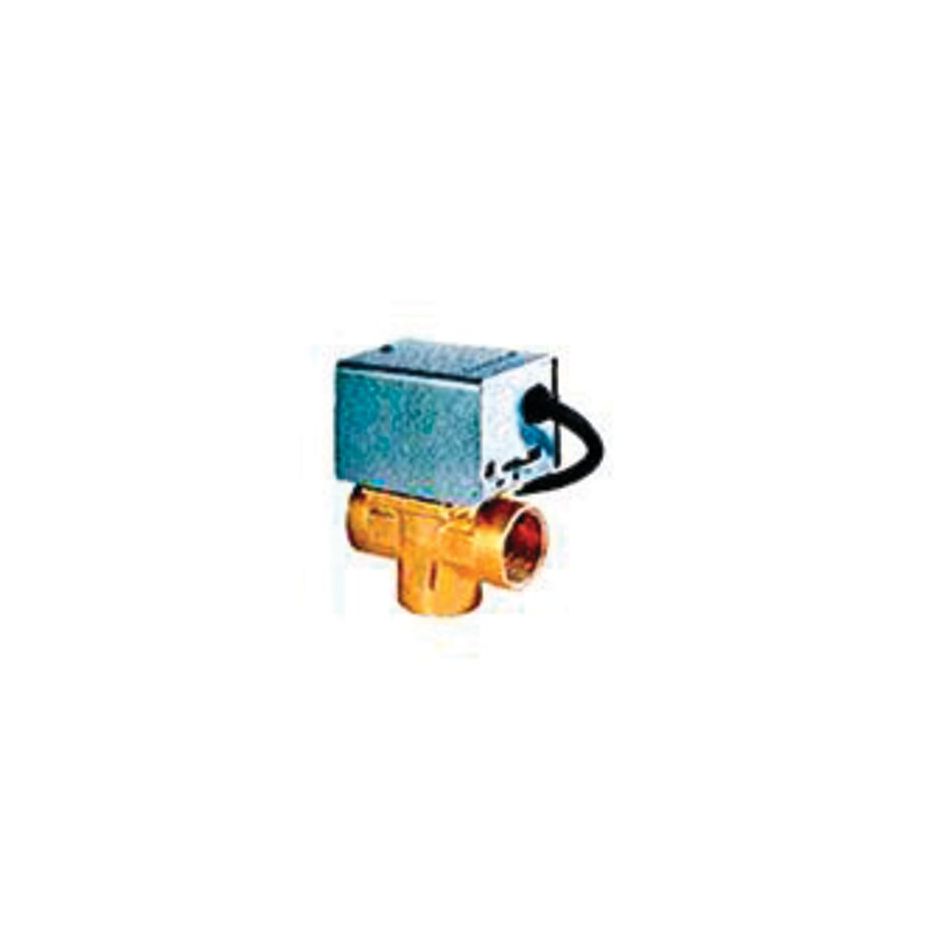

La vanne trois voies à secteur

La vanne trois voies est importante dans les systèmes hydrauliques complexes, en particulier ceux qui intègrent des pompes à chaleur. Elle permet de diriger le flux de fluide hydraulique dans trois directions différentes, facilitant ainsi la régulation et la distribution de la chaleur. Découvrez la vanne 3 voies à secteur mâle de 1 1/4 pouce, capable de supporter des températures allant jusqu'à 110 °C.

Le raccordement direct

Le raccordement direct est l'un des types les plus simples et les plus répandus de raccordements hydrauliques. Il permet de connecter directement les tuyaux ou les tubes aux différents composants du système hydraulique comme les pompes à chaleur, les vannes et les radiateurs. Selon les besoins de configuration, ce raccordement peut utiliser des raccords droits ou coudés. Les raccords directs sont habituellement équipés de filetages métriques, de filetages coniques (NPT ou BSPT).

Choisir le raccordement idéal pour votre pompe à chaleur

Pour choisir le raccordement hydraulique idéal pour votre pompe à chaleur, vous devez prendre en compte plusieurs éléments. Ces éléments incluent la disposition de votre domicile, le système de chauffage déjà en place ainsi que vos exigences en matière de confort thermique et d'efficacité énergétique.

Type de radiateurs et de chauffage (choix et schéma)

Le choix entre une pompe à chaleur haute ou basse température dépend largement du type de radiateurs installés chez vous. Les radiateurs conçus pour fonctionner à haute température, souvent retrouvés dans des anciennes maisons, nécessitent une pompe à chaleur capable de produire de l'eau chaude à des températures supérieures (typiquement entre 55°C et 70°C).

À l'inverse, les radiateurs à basse température, fréquemment utilisés dans des habitations récentes et bien isolées sont adaptés aux pompes à chaleur basse température qui réchauffent l'eau à des températures inférieures (aux alentours de 35°C).

L'entretien des raccordements hydrauliques

L'installation et l'entretien des raccordements hydrauliques est important dans le bon fonctionnement et la longévité de votre système de pompe à chaleur. Découvrez les différentes étapes et nos conseils à suivre.

Préparation et outils nécessaires

Il est important de s'équiper des outils et matériaux adéquats avant de démarrer l'installation. Ceci comprend des clés à molette, des colliers de serrage, des raccords et coupe-tuyaux hydrauliques, des adaptateurs, du ruban en téflon, des scellants pour filetage et des chiffons propres.

Étanchéification et serrage

Pour une étanchéité optimale, appliquez du ruban en téflon ou un scellant pour filetage sur le filetage mâle du raccord, en enroulant dans le sens des aiguilles d'une montre. Serrez d'abord à la main puis avec un outil ou un jeu de douilles pour un serrage renforcé.

Vérification et tests

Une fois l'installation terminée, inspectez tous les raccordements pour détecter d'éventuelles fuites. Réalisez des tests de pression pour confirmer l'étanchéité et la solidité des connexions. Ces vérifications préventives sont essentielles pour éviter les dysfonctionnements et les risques liés aux fuites hydrauliques.

Quel branchement pour une pompe à chaleur ?

L'installation d'une pompe à chaleur nécessite un branchement électrique spécifique et sécurisé pour garantir son bon fonctionnement et la sécurité de l'ensemble de l'installation.

Type d’alimentation électrique

Les pompes à chaleur peuvent fonctionner en monophasé (230V) ou en triphasé (400V), selon les modèles et les besoins en puissance. Nous vous conseillons de vérifier les spécifications du modèle de pompe à chaleur que vous avez choisi pour déterminer le type d'alimentation électrique requise.

Ligne dédiée et protection différentielle

Une pompe à chaleur doit être alimentée directement au tableau électrique par une ligne dédiée, protégée par un disjoncteur différentiel. Cette protection est essentielle pour prévenir les fuites de courant et garantir la sécurité de l’installation. Le disjoncteur différentiel doit être adapté à la puissance de la pompe à chaleur et conforme aux normes EN 61000-3-3, EN 61000-3-2, ainsi qu'à la norme NF C 15-100.

Câblage et connexions

Le câblage doit être réalisé avec soin, en utilisant des câbles de section adéquate pour supporter la charge électrique de la pompe à chaleur. Les connexions doivent être raccordées correctement au disjoncteur et à la pompe à chaleur, en veillant à ce que tous les réglages soient corrects avant de remettre le courant en service.

Quel câble pour alimenter une pompe à chaleur ?

Le choix du câble électrique pour alimenter une pompe à chaleur est essentiel pour assurer son bon fonctionnement et la sécurité de l'installation. Examinons les facteurs clés à prendre en compte pour choisir le câble adéquat.

Puissance et intensité de la pompe à chaleur

La section du câble dépend de la puissance de la pompe à chaleur et de l'intensité du courant qu'elle consomme. Pour une pompe de 10 kW, une section de 2.5 mm² est recommandée pour des distances courtes. Pour des distances plus longues, des sections de 6 mm² ou 10 mm² peuvent être requises pour prévenir les pertes de tension et les surchauffes.

Longueur et emplacement du câble

La longueur du câble et son emplacement doivent être pris en compte pour éviter les pertes de tension et garantir une alimentation stable. Il est important de déterminer la section du câble en fonction de la puissance de la pompe à chaleur et de l'intensité du courant, en utilisant un tableau de correspondance.

Sécurité et protection

L'intégration de dispositifs de sécurité comme des disjoncteurs magnétothermiques et des interrupteurs différentiels est essentielle pour protéger l'installation contre les surintensités et les fuites électriques. Ces dispositifs doivent être sélectionnés en fonction de la puissance et de l'intensité de la pompe à chaleur.

En tenant compte de ces éléments, vous serez en mesure de choisir le raccordement hydraulique le plus adapté pour votre pompe à chaleur, assurant ainsi une installation sécurisée.

Comment installer une pompe à chaleur sur un chauffage existant ?

L'installation d'une pompe à chaleur sur un système de chauffage existant est une démarche efficace pour améliorer l'efficacité énergétique et diminuer les dépenses en chauffage. Découvrez avec nous les étapes essentielles et les aspects importants pour réussir cette installation.

Évaluation initiale et étude thermique

Il est primordial de commencer par une étude thermique afin d'évaluer la qualité de l'isolation de votre domicile et de déterminer la capacité requise pour la pompe à chaleur. Cette phase permet de s'assurer que votre logement est correctement isolé et si nécessaire, d'effectuer des améliorations.

Compatibilité des systèmes de chauffage

Les pompes à chaleur air-eau ou sol-eau sont les seules compatibles avec des systèmes de chauffage hydrauliques préexistants. Les systèmes de chauffage électrique avec radiateurs ne le sont généralement pas sauf si vous optez pour leur remplacement par des radiateurs à eau ou un système de plancher chauffant.

Puis-je installer ma pompe à chaleur moi-même ?

Installer une pompe à chaleur par soi-même soulève des questions légitimes en raison de sa complexité.

Les pompes à chaleur air-air sont relativement plus simples à installer soi-même, nécessitant moins de composants et de connexions complexes que les modèles air-eau ou sol-eau. Néanmoins, une expertise spécifique et des outils adaptés restent indispensables.

L'installation implique des étapes clés comme choisir un emplacement optimal pour l'unité intérieure, percer un trou pour les tuyaux et câbles et fixer une plaque de montage. Les tuyaux et câbles sont ensuite passés à travers ce trou pour être connectés à l'unité intérieure, tandis que l'unité extérieure doit être installée sur un socle en béton à l'écart des zones poussiéreuses.

Les étapes de raccordement frigorifique et électrique demandent une attention particulière pour éviter les erreurs pouvant causer des fuites de gaz, surchauffes ou incendies. Il est souvent nécessaire de faire appel à un professionnel pour la mise en route de la pompe à chaleur, y compris le tirage au vide du circuit pour éliminer l'humidité.

Nous vous conseillons vivement de confier cette tâche à un professionnel pour assurer une installation sécurisée.
