Bouteille de mélange & ballons tampons

La bouteille de mélange ou bouteille de découplage est essentielle pour l'efficacité et la durabilité des pompes à chaleur (PAC) dans les maisons. Elle sépare hydrauliquement le circuit primaire de la PAC des circuits secondaires comme les radiateurs. Cette séparation assure une circulation continue de l'eau, améliore le fonctionnement de la PAC et augmente le confort thermique, même par temps froid.

Nous aborderons l'importance de la bouteille de mélange, son fonctionnement, comment la choisir, des conseils d'installation et ses avantages pour votre système de chauffage.

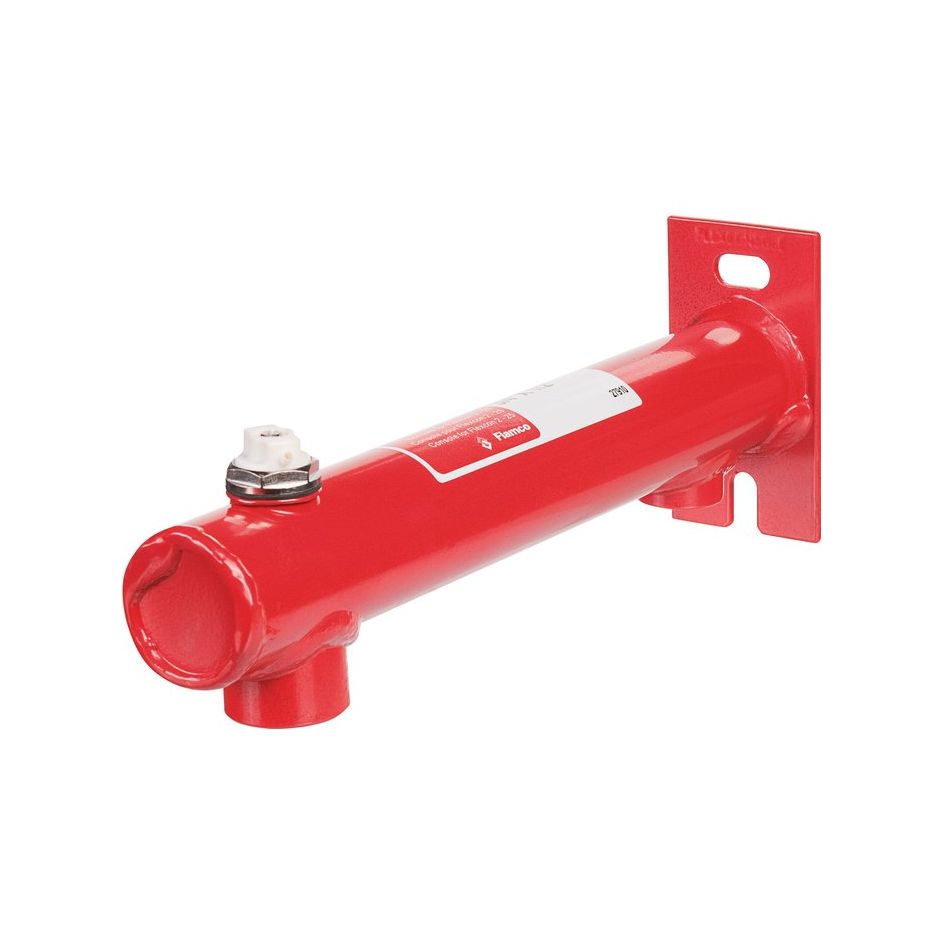

Qu'est-ce qu'une bouteille de mélange ?

La bouteille de mélange, également connue sous divers noms comme casse-pression ou découplage, joue un rôle important dans les systèmes de chauffage et de climatisation. Elle sert à séparer hydrauliquement les circuits primaires des circuits secondaires.

Cette bouteille crée un point de pression neutre entre les circuits, assurant une circulation fluide et continue de l'eau. Son fonctionnement peut se baser sur deux principes : le découplage, activé lorsque le débit du circuit primaire surpasse celui du secondaire et le mélange, qui intervient dans le cas inverse.

Les bénéfices d'une utilisation dans les systèmes à pompe à chaleur

L'incorporation d'une bouteille de mélange dans un système à pompe à chaleur présente de multiples avantages. Elle permet notamment de réduire le nombre de démarrages du brûleur ou de la pompe, prolongeant ainsi la durée de vie de l'équipement et diminuant la consommation énergétique. Grâce à l'augmentation du volume d'eau dans l'installation, la bouteille de mélange stabilise les températures et atténue les variations de pression, réduisant les cycles de démarrage et d'arrêt.

Elle contribue également à la décantation des boues et particules, améliorant la qualité de l'eau et diminuant les risques de corrosion et de blocages.

La bouteille de mélange facilite également la gestion de plusieurs circuits secondaires à différentes températures, une fonction essentielle pour les installations complexes.

Le fonctionnement d'une bouteille de mélange

Comment elle améliore la circulation et le mélange des fluides ?

Essentielle au sein des systèmes de chauffage utilisant une pompe à chaleur, la bouteille de mélange optimise la circulation et le mélange des fluides. Elle assure la séparation hydraulique entre le circuit primaire, qui intègre la pompe à chaleur ou la chaudière et le circuit secondaire.

Cette séparation permet de maintenir un débit constant dans le circuit primaire tout en régulant les débits et les pressions dans le circuit secondaire. La bouteille de mélange opère principalement en deux modes : casse-pression et mélange. Le mode casse-pression égalise les températures des circuits primaire et secondaire lorsque le débit du premier surpasse celui du second.

Installée verticalement, la bouteille de mélange dispose des raccordements aller en haut et retour en bas, favorisant ainsi une convection interne efficace. Les piquages aller et retour sont conçus pour éviter les interférences et le risque de double circulation, permettant une circulation fluide à une vitesse optimale d'environ 0,1 m/s dans la bouteille, et d'environ 1 m/s dans le circuit secondaire.

L'impact sur l'efficacité énergétique et la durée de vie de la PAC

L'efficacité énergétique et la longévité de la pompe à chaleur sont significativement améliorées par l'utilisation d'une bouteille de mélange. En augmentant le volume d'eau dans le système, elle diminue la fréquence des activations du brûleur ou de la pompe, réduisant ainsi la consommation d'énergie et prolongeant la durée de vie de votre appareil.

De plus, elle permet la gestion de plusieurs circuits secondaires à différentes températures, avantage notable dans les installations complexes. Ceci assure un confort thermique supérieur et une meilleure efficacité énergétique globale.

Les critères pour choisir la bonne bouteille de mélange

Capacité et dimensionnement adaptés à votre système (thermador)

Le choix d'une bouteille de mélange exige une attention particulière sur la capacité et le dimensionnement afin de s'assurer qu'ils correspondent parfaitement aux besoins de votre système de chauffage. La capacité idéale dépend du volume d'eau de votre installation avec des options allant de 12 à 100 litres pour les installations standard et pouvant atteindre 500 litres ou plus pour les systèmes plus élaborés.

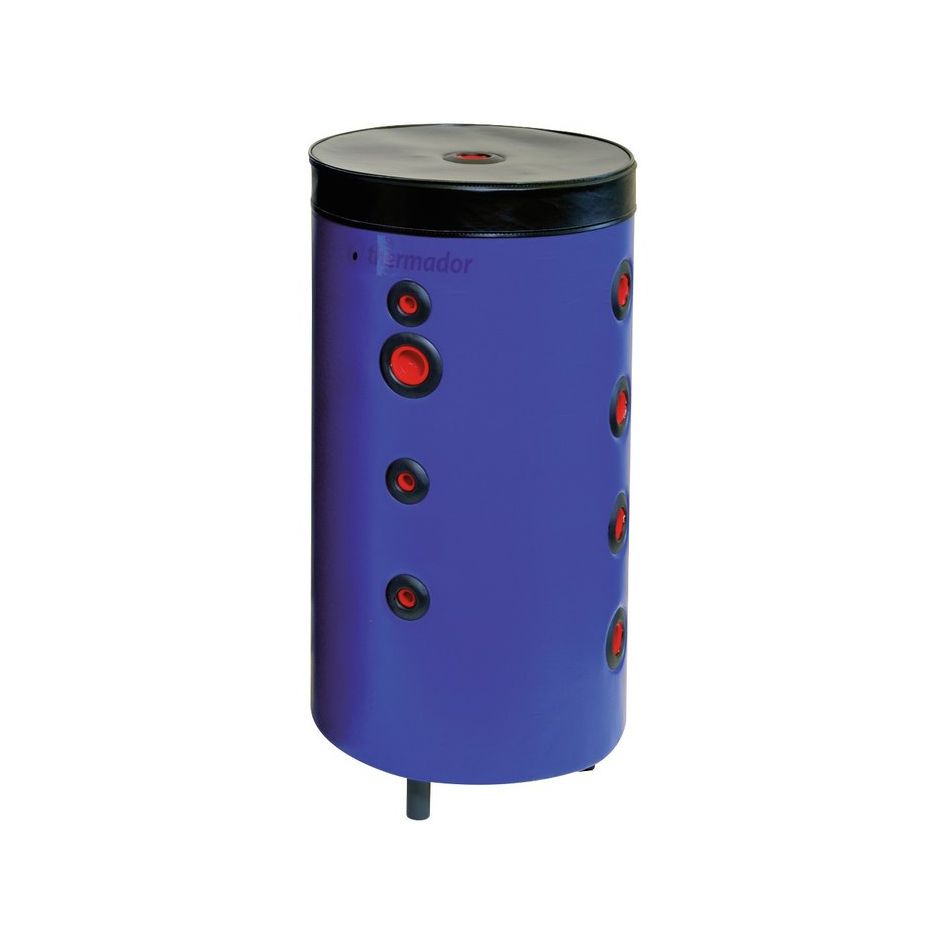

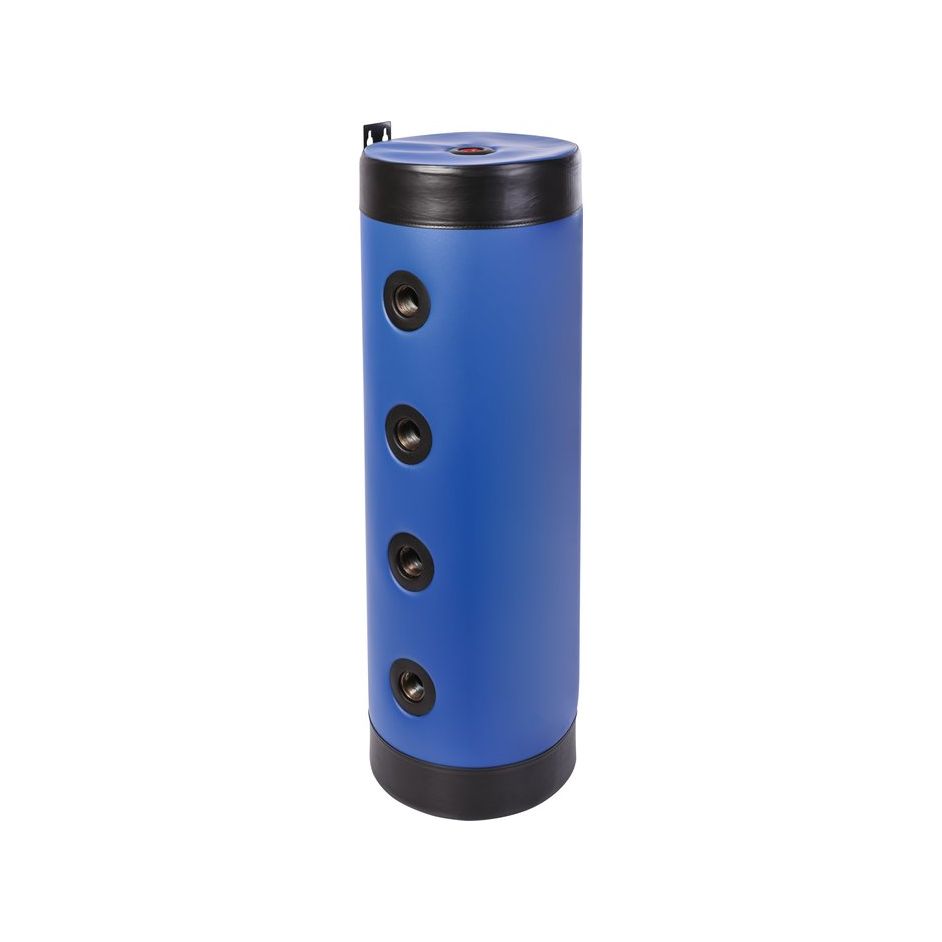

Chez Domotelec, découvrez l'ensemble de nos bouteilles de mélanges, notamment nos bouteilles de mélanges Thermador, idéal pour les pompes à chaleurs air-eau. Réversibles à droite ou à gauche de la chaudière, elles disposent de huit piquages de 1" et d'une isolation thermique en PU de 50 mm. Elles sont disponibles en différentes tailles avec des pattes de fixation murales pour les modèles de 25 et 50 litres et sur pieds pour les modèles de 100 et 200 litres.

Les bouteilles incluent un piquage de série pour l'installation d'un purgeur automatique en haut et d'une vanne chasse-boues en bas ainsi qu'une prise pour thermomètre. Ces dispositifs permettent l'indépendance des circuits hydrauliques, évitant les à-coups dans le fonctionnement de la pompe à chaleur (PAC) et améliorant ainsi le rendement global du système.

Matériaux et caractéristiques techniques

Une isolation de qualité, réalisée en polyuréthane expansé rigide ou en laine minérale est importante pour une efficacité énergétique efficace, minimisant les pertes de chaleur. Certains modèles sont dotés d'une jaquette skaï pour une protection améliorée.

Les aspects techniques, tels que le nombre de piquages (de 2 à 8) offrent une flexibilité d'installation significative. La vitesse de circulation idéale dans la bouteille, fixée à environ 0,1 m/s, assure une performance optimale.

Installation de votre bouteille : conseils et bonnes pratiques

Les précautions d'installation

Il est important de choisir un emplacement approprié pour la bouteille de mélange, idéalement à un point haut du circuit de chauffage pour faciliter l'évacuation de l'air et l'élimination des boues en partie basse.

Avant de débuter l'installation, vérifiez que le système de chauffage est entièrement vidé et que toutes les vannes sont fermées pour prévenir les fuites et les dommages aux composants de votre système.

Assurez-vous également que la bouteille de mélange est compatible avec les matériaux et les dimensions des tuyaux du circuit primaire.

Le diamètre de la bouteille doit être au moins trois fois supérieur à celui des tuyaux pour garantir une circulation fluide de l'eau.

Lors de l'installation, connectez correctement les entrées et les sorties de la bouteille de mélange, avec l'entrée à gauche de la chaudière et la sortie vers le réseau de chauffage en bas.

L'importance du positionnement et de la connexion

Installez la bouteille verticalement pour une circulation optimale de l'eau et pour éviter les zones de stagnation. Si l'unité extérieure est située sur le côté de votre maison, l'installation à droite peut être envisagée mais assurez-vous que cela n'interfère pas avec les flux d'air nécessaires.

Les piquages doivent être positionnés de manière à éviter les interférences et les risques de circulation en double. Il est conseillé d'équiper la bouteille de vannes d'isolement et de purge pour simplifier l'entretien et la maintenance.

Effectuez les connexions hydrauliques avec soin pour prévenir les fuites et les pertes de pression en utilisant des raccords et des joints compatibles avec les matériaux des tuyaux et de la bouteille de mélange.

Comment fonctionne une bouteille de découplage ?

La bouteille de découplage, également connue sous le nom de bouteille casse-pression, assure une séparation hydraulique entre les circuits primaire et secondaire dans les systèmes de chauffage et de climatisation.

Le fonctionnement de la bouteille de découplage s'articule autour de deux principaux modes : le casse-pression et le mélange.

En casse-pression : ce mode est activé lorsque le débit dans le circuit primaire est supérieur d'environ 15% à celui du circuit secondaire. Il permet d'égaliser la température de départ entre les deux circuits, assurant ainsi une température constante et optimale pour votre chaudière ou votre la pompe à chaleur.

En mode mélange : ce mode prend le relais lorsque le débit du circuit secondaire dépasse celui du primaire, créant un flux plus important à travers la bouteille. Ceci permet d'ajuster les températures en fonction des besoins spécifiques, par exemple lors du départ du secondaire pour assurer un meilleur rendement général du système de chauffage..

Quand mettre une bouteille de mélange (PAC, chauffage) ?

La décision d'installer une bouteille de mélange dans votre système de chauffage dépend de plusieurs critères et des conditions particulières de votre installation. Voici quelques situations clés nécessitant l'utilisation d'une bouteille de mélange, incluant l'installation de robinets thermostatiques pour une meilleure gestion de la température :

Si vous avez besoin d'une température de retour inférieure à 55°C : Ce besoin se présente généralement dans les maisons équipées de chaudières à basse température et de planchers chauffants. La bouteille de mélange permet alors de maintenir une température de retour adéquate pour la chaudière, favorisant une condensation optimale et une meilleure efficacité énergétique.

Si vous avez besoin d'une température de retour supérieure à 55°C : Cette exigence est courante pour les chaudières traditionnelles couplées à des radiateurs. La bouteille de mélange facilite la gestion des températures et des débits, permettant à la chaudière de fonctionner dans des conditions optimales.

Quel est l'intérêt d'une bouteille de mélange ou d'un ballon de découplage ?

L'intérêt d'une bouteille de mélange ou de découplage réside dans sa capacité à optimiser les performances et la durabilité d'un système de chauffage, offrant plusieurs avantages clés :

Indépendance hydraulique : elle sépare hydrauliquement le circuit primaire (génération d'énergie) du circuit secondaire (distribution de chaleur), permettant à chaque circuit de fonctionner de manière indépendante. Cela minimise les interférences et stabilise les pressions et températures.

Stabilisation des températures et des pressions : En établissant un point de pression neutre, elle assure une stabilité des températures et des pressions, essentielle pour les chaudières à condensation afin d'optimiser la condensation et l'efficacité énergétique.

Quelle est la différence entre une bouteille de mélange et un ballon tampon (50 litres, 100 litres) ?

Bien qu'elles soient souvent utilisées dans des contextes similaires, la bouteille de mélange et le ballon tampon remplissent des fonctions distinctes au sein d'un système de chauffage et possèdent différentes fonctionnalités.

Comme vu précédemment, la bouteille de mélange est conçue principalement pour séparer hydrauliquement les circuits primaire et secondaire d'un système de chauffage. Cette séparation permet le fonctionnement indépendant de chaque circuit, facilitant la gestion de différentes températures et débits.

Le ballon tampon, quant à lui, est utilisé pour absorber les fluctuations de pression et les changements de volume dans le système de chauffage. Il agit comme un tampon, aidant à stabiliser la pression et la température du système tout en étant particulièrement utile dans des systèmes disposant d'une unité extérieure qui peut être soumise à des conditions climatiques variées.

Si vous êtes à la recherche d'accessoires pour votre ballon tampon, nous avons ce qu'il vous faut ! Découvrez notre sonde de ballon tampon - PANASONIC-PAW-A2W-TSBU, découvrez ses caractéristiques techniques directement sur notre site Internet !
