Câbles électriques

Choisir le bon câble électrique est important lors de l'installation d'une pompe à chaleur car un câble inadapté peut entraîner une déperdition de chaleur due à une alimentation inefficace. Un câble adéquat garantit le bon fonctionnement et la sécurité de votre pompe à chaleur, évitant surchauffe et défaillance. Nous allons vous aider à faire les bons choix !

L'importance du choix du câblage électrique

La prévention des surchauffes est l'une des raison qui souligne l'importance de sélectionner le bon câble électrique. Un câble de dimension insuffisante ne peut pas gérer la charge électrique demandée par la pompe à chaleur, entraînant une augmentation de la température du câble qui peut compromettre la sécurité de l'installation.

Un câble électrique adéquat doit respecter les standards actuels, comme la norme NF C 15-100, assurant ainsi que l'installation est sécurisée contre les surintensités, les courts-circuits et les surtensions. L'installation doit également inclure des dispositifs de protection tels que des disjoncteurs différentiels et des parafoudres pour renforcer la sécurité.

Un câble correctement dimensionné et installé permet d'effectuer plus aisément les interventions de maintenance et minimise les risques de problèmes techniques, ce qui est particulièrement important pour des installations telles que les pompes à chaleur.

Les caractéristiques d'un câble électrique adapté

Alimentation : quel branchement pour une pompe à chaleur ?

Lors de la sélection d'un câble électrique pour votre pompe à chaleur, il est important de prendre en compte le type de pompe à chaleur à installer. Selon qu'elle soit monophasée (230V) ou triphasée (400V), les exigences en matière de branchement électrique varient.

Les pompes à chaleur monophasées, telles que la pompe Air/Air monosplit – Console UFE – R32, nécessitent une ligne dédiée avec un disjoncteur différentiel et la dimension du câble doit correspondre à la puissance de la pompe. Pour les versions triphasées, comme la pompe à chaleur Air/Eau Aquarea Génération J, la puissance plus élevée nécessite des câbles de plus grande taille et une protection renforcée. Vous avez un doute ? N'hésitez pas à contacter nos experts Domotelec, ils se feront un plaisir de vous aider !

Type d'isolation et résistance (climatisation, PAC)

Le type d'isolation et la résistance du câble sont des aspects fondamentaux. Les câbles pour pompes à chaleur doivent être capables de résister à diverses conditions environnementales, y compris l'humidité ou l'exposition extérieure.

Les câbles de type H07 RNF sont fréquemment recommandés pour leur polyvalence en intérieur comme en extérieur et leur résistance à de hautes températures. La gaine externe en caoutchouc souple du câble facilite son installation et sa maintenance.

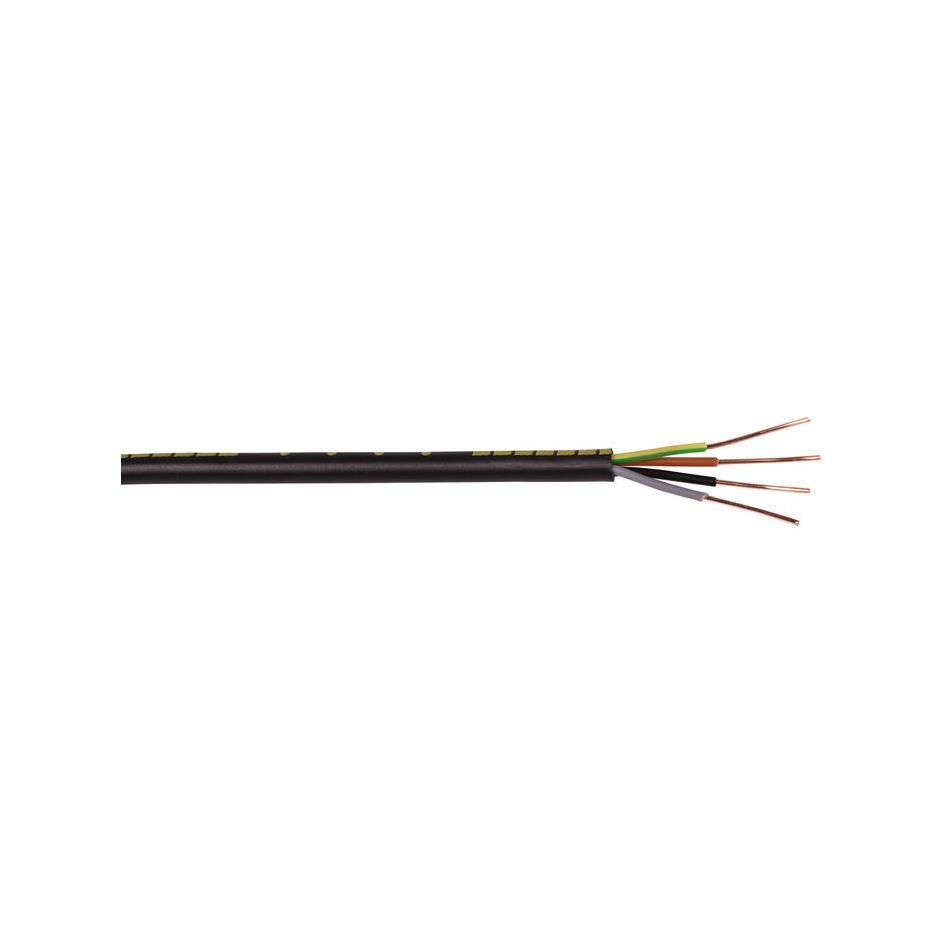

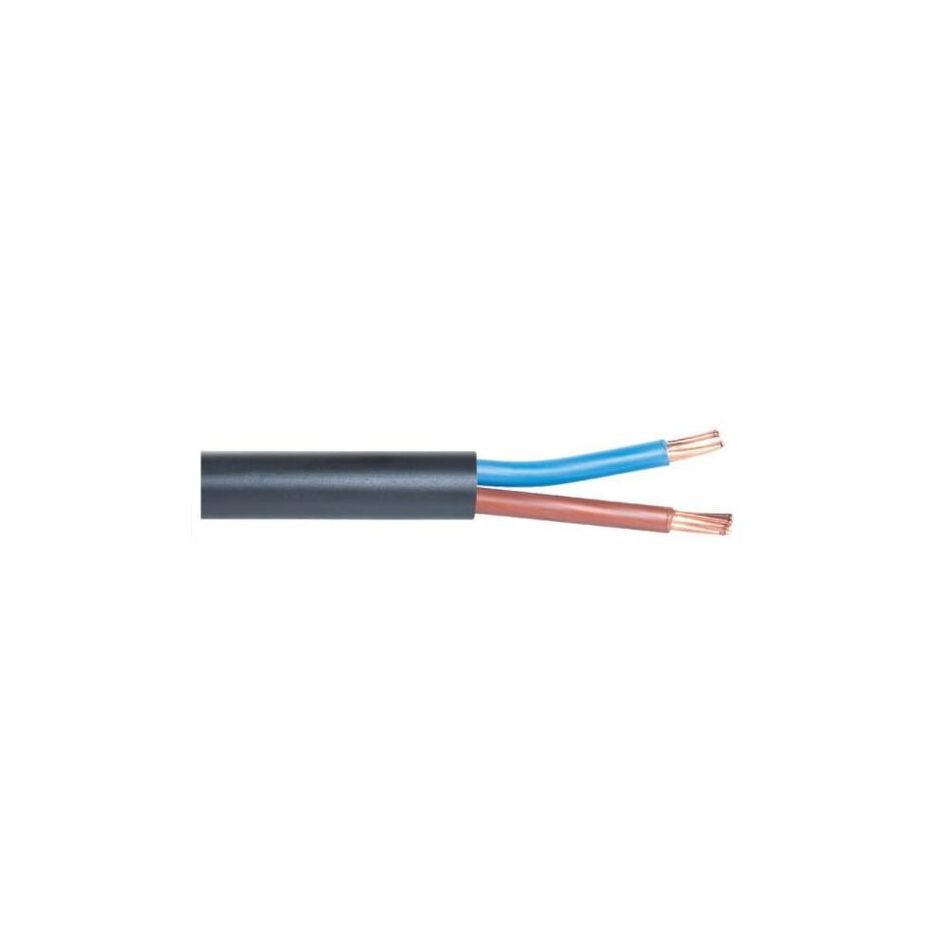

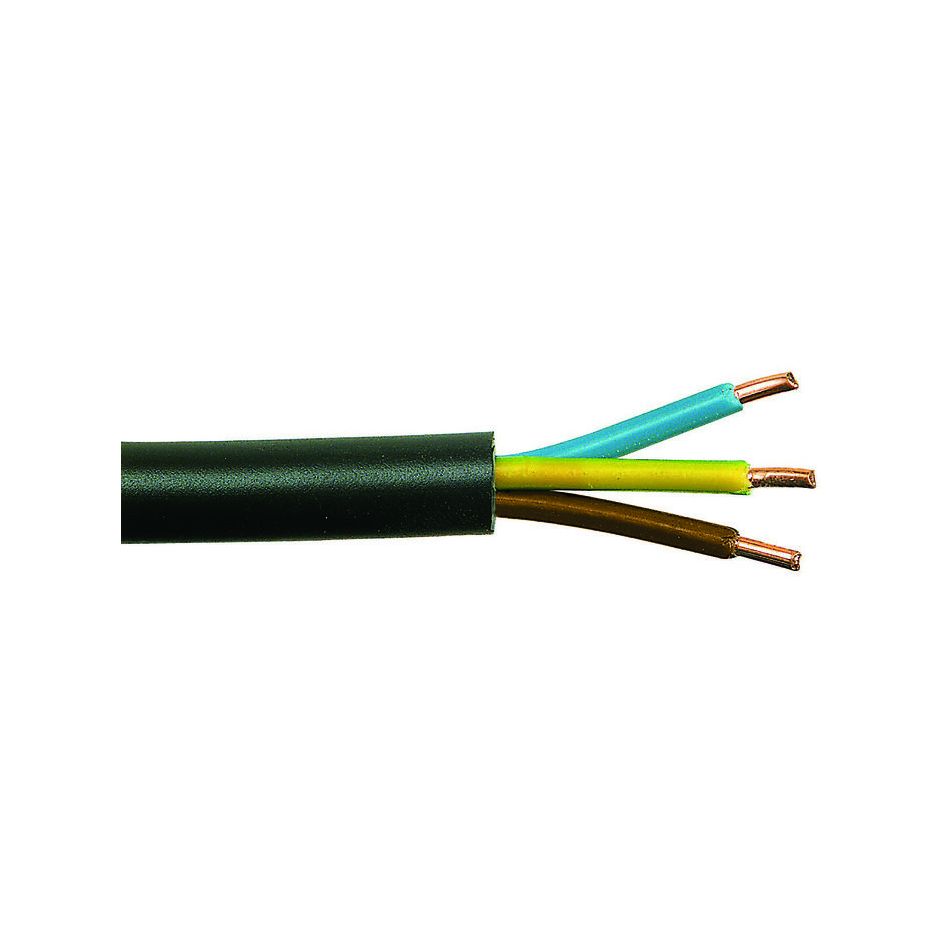

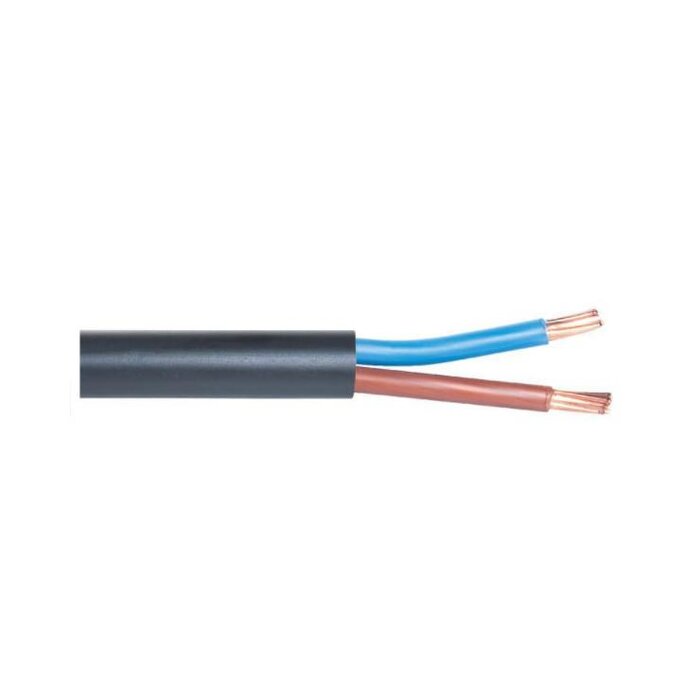

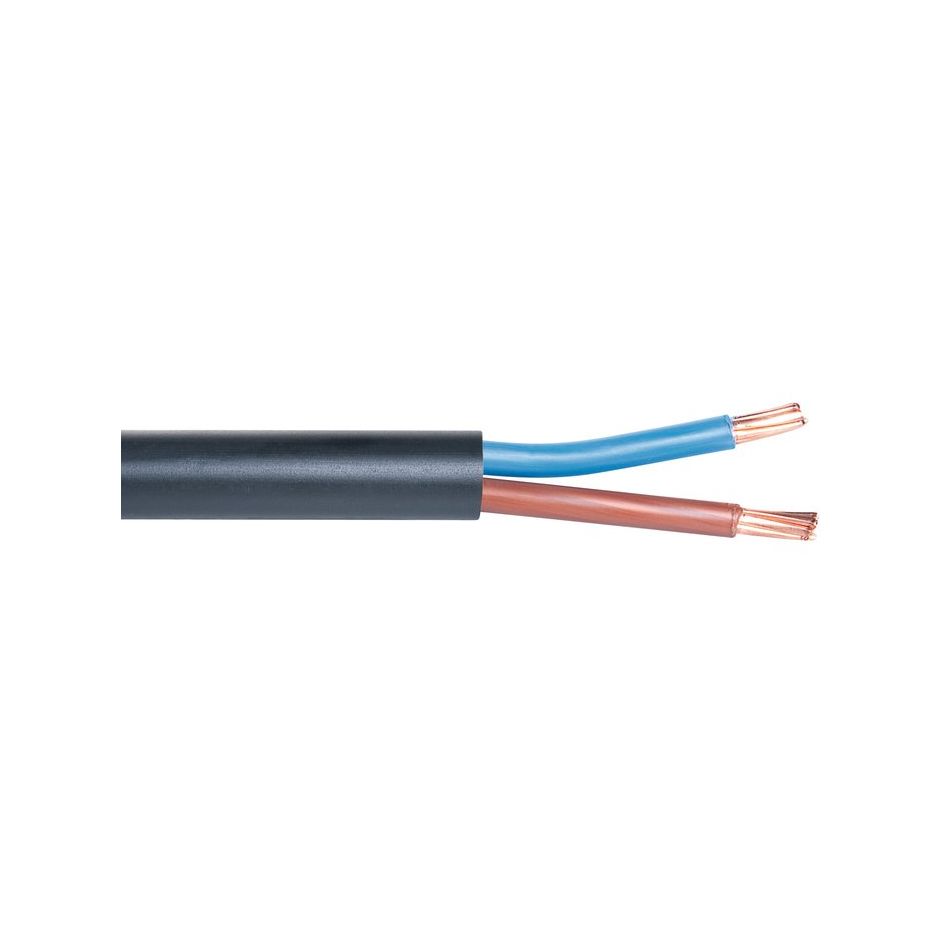

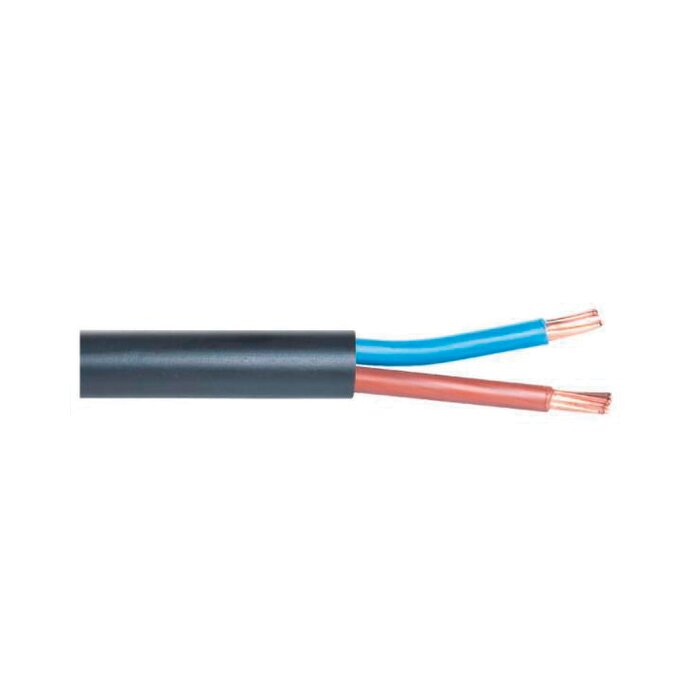

Chez Domotelec, vous trouverez une large gamme de câbles, comme le câble industriel rigide U 1000 R2V en cuivre nu massif conforme à la norme NF C-32-321. Nous proposons également le câble industriel rigide U 1000 R2V en couronne de 50 mètres, conçu pour fonctionner dans une plage de température allant de -25 °C à plus de 60 °C.

Normes et réglementations à respecter

L'installation d'une pompe à chaleur nécessite le respect strict de normes et réglementations pour garantir la sécurité, l'efficacité et la conformité. Parmi ces normes, la NF C 15-100, relative aux installations électriques basse tension, joue un rôle important.

Cette norme définit les critères pour la taille des câbles d'alimentation et la protection contre les surcharges. Elle stipule, par exemple, qu'un câble de 2,5 mm² est nécessaire pour un courant de 20 A, tandis qu'un courant de 32 A exige un câble de 6 mm².

Le règlement des produits de construction (RPC), en vigueur dans l'Union Européenne est une autre réglementation. Il exige que tous les câbles électriques soient conformes aux normes EN 13501-6, EN 50399, et NF C 32-321, assurant leur performance et sécurité, notamment concernant la réaction au feu et la résistance aux éléments environnementaux.

Installation et raccordement de la pompe à chaleur (air eau)

Étapes préliminaires avant l'installation (9 kw, section 3kw..)

Avant d'installer une pompe à chaleur, il est essentiel de suivre plusieurs étapes préliminaires pour assurer son bon fonctionnement. La première étape consiste à réaliser une étude thermique de votre domicile pour identifier vos besoins en chauffage, en tenant compte de l'isolation, du volume du logement et du climat local.

Choisir l'emplacement idéal pour l'unité extérieure de la pompe à chaleur est également important. Il doit être assez éloigné des voisins pour réduire les nuisances sonores et être à l'abri des vents forts. Pour les pompes à chaleur air-eau ou air-air, la distance recommandée entre l'unité extérieure et intérieure ne doit pas excéder 20 mètres.

Il est important de vérifier que la pompe à chaleur est compatible avec votre système de chauffage actuel. Par exemple, une pompe à chaleur air-eau s'intègre bien à un système de distribution d'eau chaude alors qu'une pompe à chaleur air-air est plus adaptée à une construction neuve ou à un logement sans chauffage central existant.

Quel calibre de fil pour une pompe à chaleur ?

Le choix du calibre de fil pour une pompe à chaleur est essentiel, impactant directement la sécurité et l'efficacité de l'installation. Ce choix doit être guidé par plusieurs facteurs clés.

Puissance de la pompe à chaleur

La puissance de la pompe à chaleur est le premier critère. Pour un circuit de chauffage jusqu'à 4 500 W, un fil de 2,5 mm² est conseillé. Entre 4 500 et 5 750 W, optez pour un fil de 4 mm², et pour des puissances de 5 750 à 7 250 W, un fil de 6 mm² est recommandé.

Distance et perte de tension

La distance entre la pompe à chaleur et le tableau électrique joue également un rôle. Une plus grande distance exige une section de fil plus importante pour réduire les pertes de tension. Ainsi, jusqu'à 22 mètres, un fil de 10 mm² peut convenir mais pour des distances supérieures, des sections de 16 mm² ou 25 mm² peuvent s'avérer nécessaires.

Calibre du disjoncteur

Le calibre du disjoncteur doit être en adéquation avec la section du fil. Par exemple, un disjoncteur de 20 A est compatible avec un fil de 2,5 mm², tandis qu'un disjoncteur de 32 A nécessite un fil de 6 mm².

Domotelec : pour un branchement de qualité !

En choisissant une pompe à chaleur, vous optez pour une alternative à la fois écologique et économique. Grâce à son coefficient de performance élevé, vous pourrez significativement diminuer vos dépenses en chauffage. Assurez-vous de consulter les spécifications techniques fournies par le fabricant et de demander l'avis d'un expert.

Lorsque vous serez prêt à franchir le pas, contactez Domotelec, votre distributeur agréé. Nous vous accompagnerons tout au long du processus d'installation en vous proposant les meilleurs produits et services disponibles.
